構造

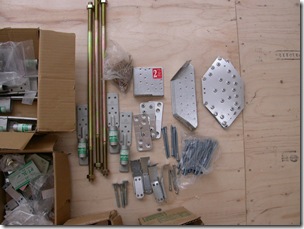

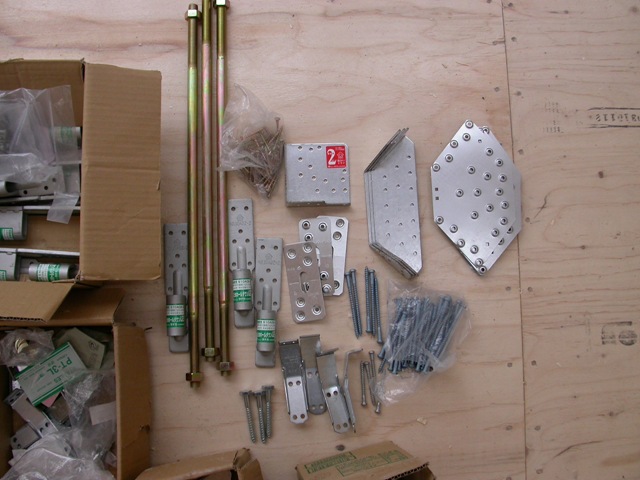

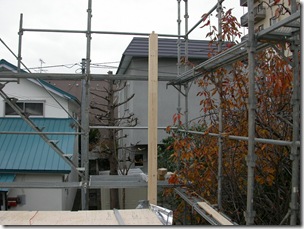

【左】 構造用金物：構造計算によって、使用される金物の種類と場所が指定される。

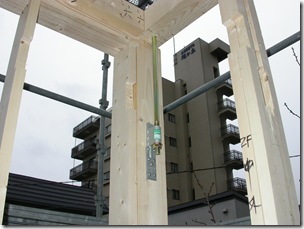

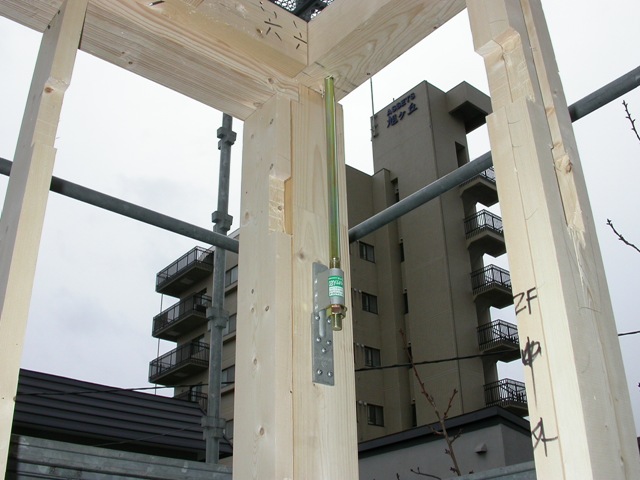

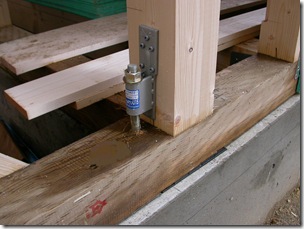

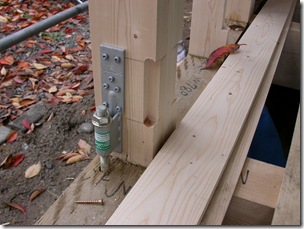

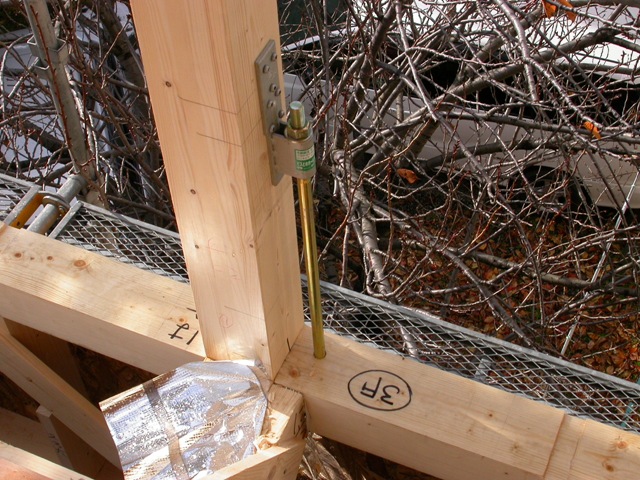

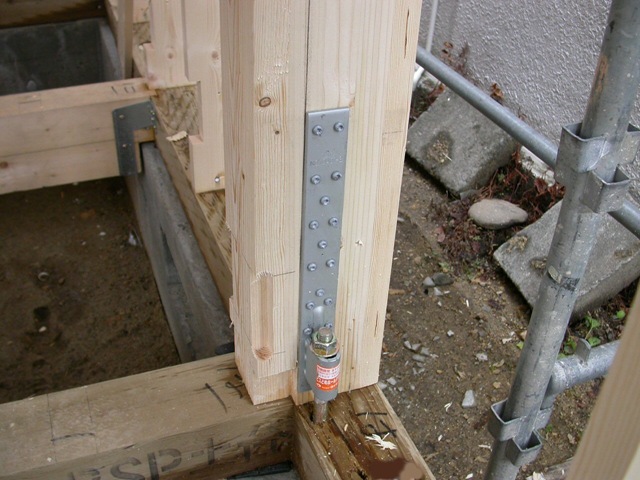

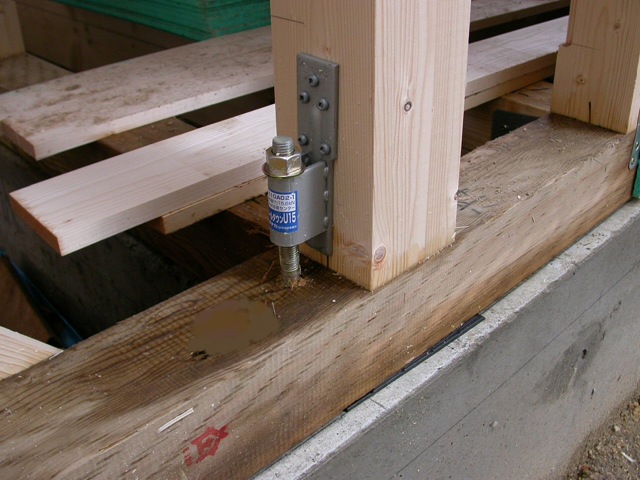

【右】 ホールダウン金物：建物の”引き抜き作用”を防止する為、柱と基礎を緊結する。
場所によって強度が違う為、種類も変わる。（写真は15ｋＮ用）

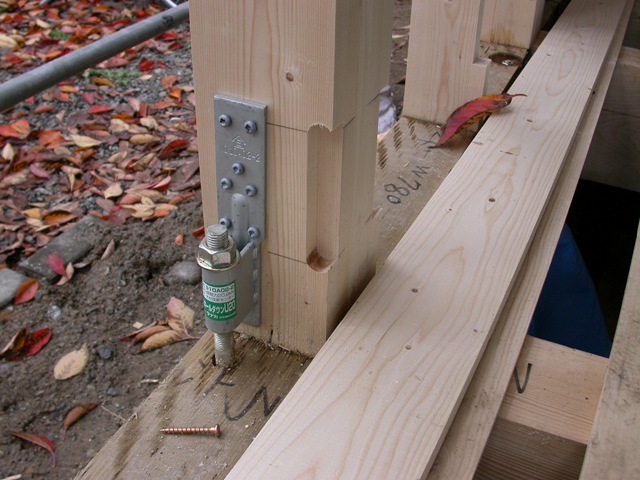

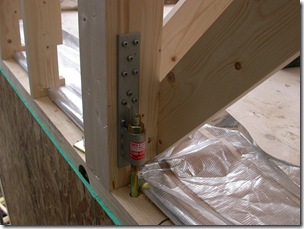

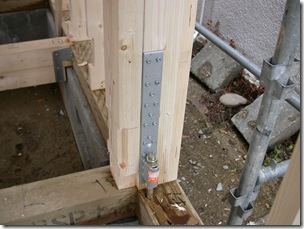

【左】 ホールダウン金物：20ｋＮ用
【右】 〃 30ｋＮ用

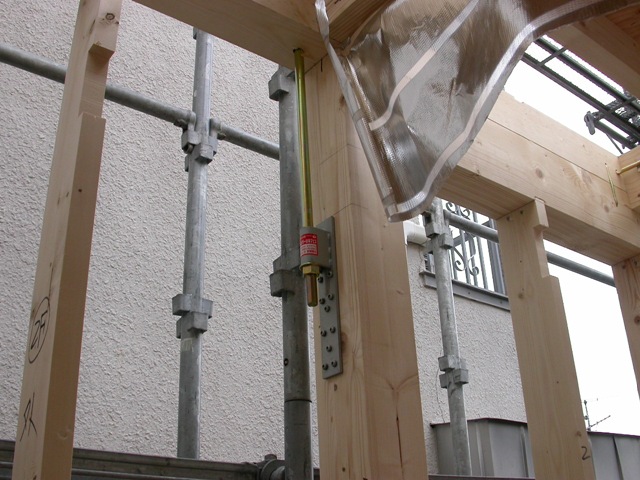

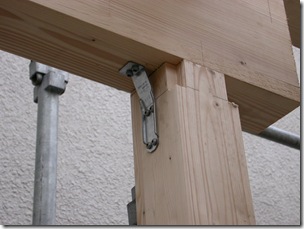

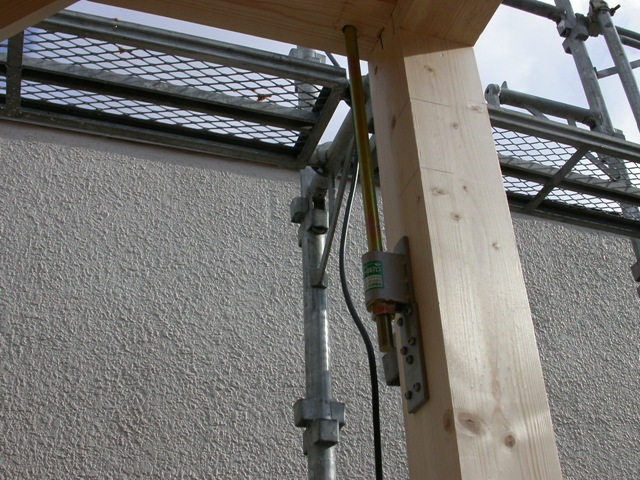

ホールダウン金物：柱脚と同等に柱頭にも使用して上階の柱又は横架材と緊結する。

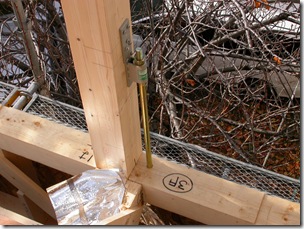

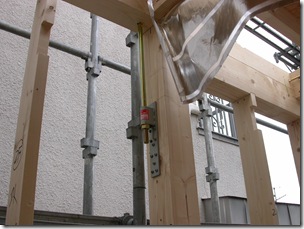

【左】 ホールダウン金物：1階の横架材（桁）と2階の柱を緊結。

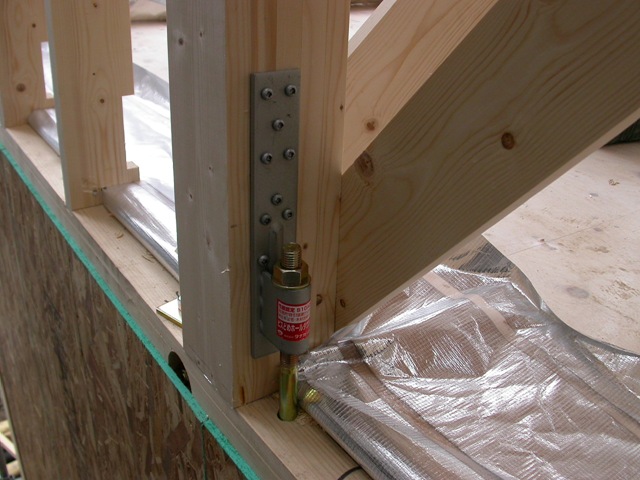

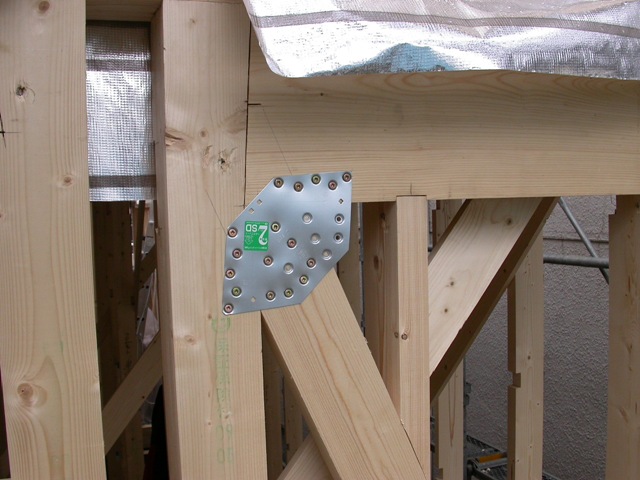

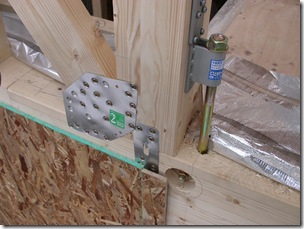

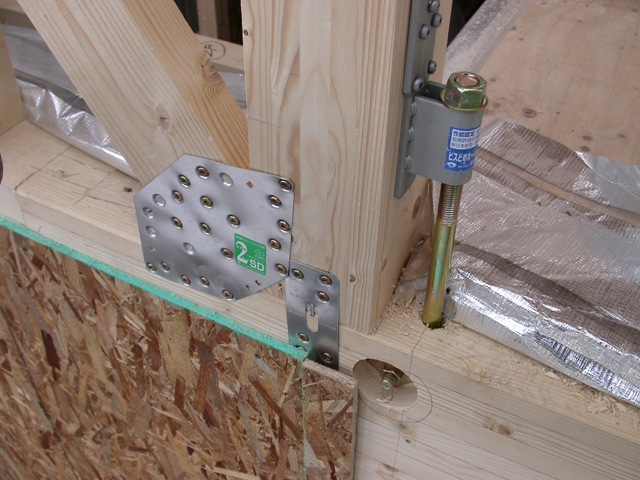

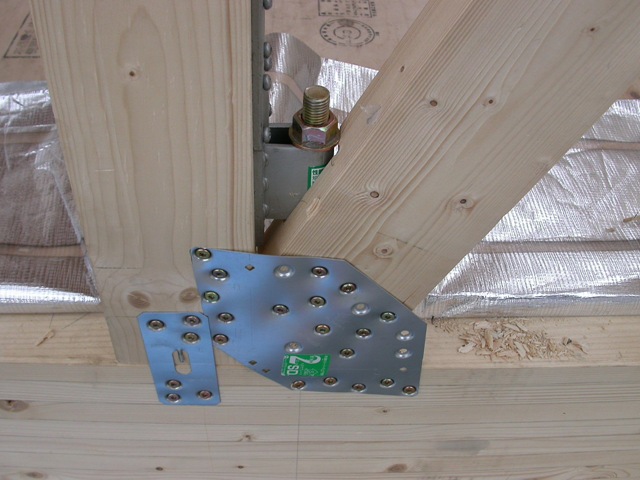

【右】 ホールダウン金物と筋かいプレート：筋かいプレートは筋かい（斜材）を柱と横架材に同時に接合する。
（写真では２とは、壁倍率２倍を柱に接合するときに使用する）

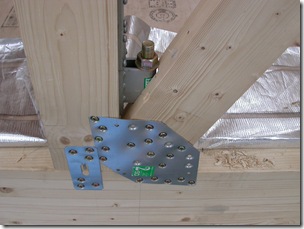

【左】 筋かいプレート：柱脚部分
【右】 〃 ：柱頭部分

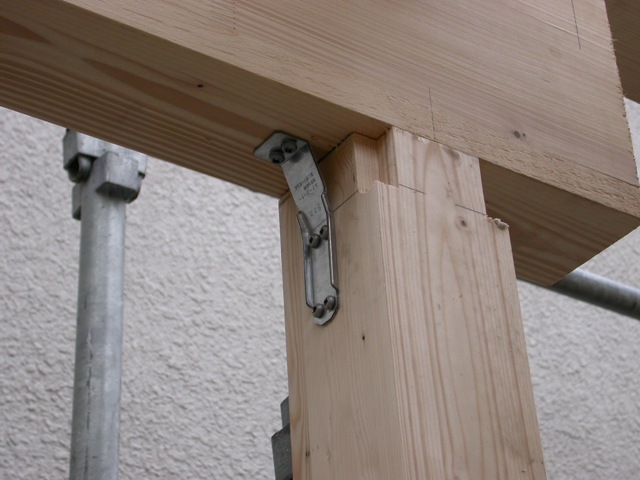

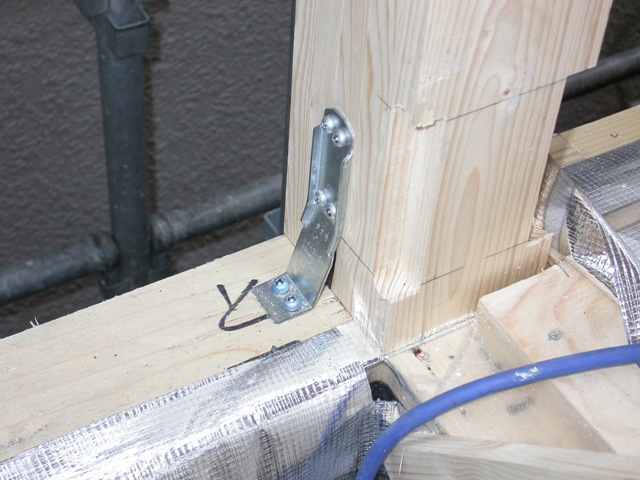

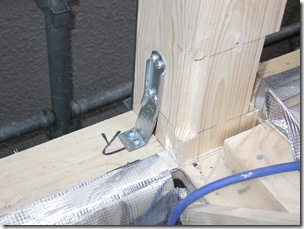

コーナープレート：柱と横架材の接合に使用。（ビスは専用角ビットビスを使用する。）

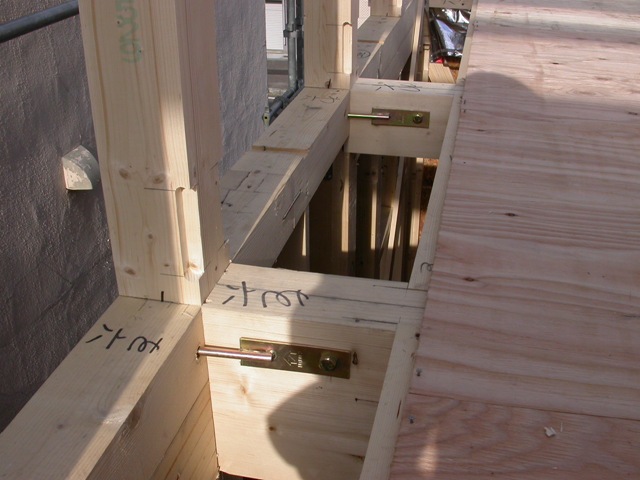

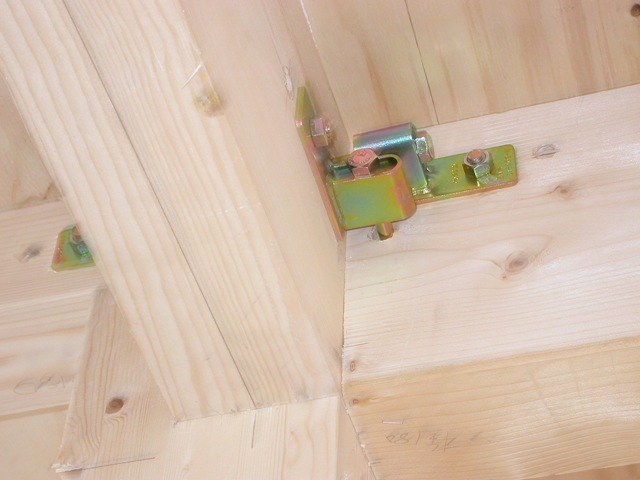

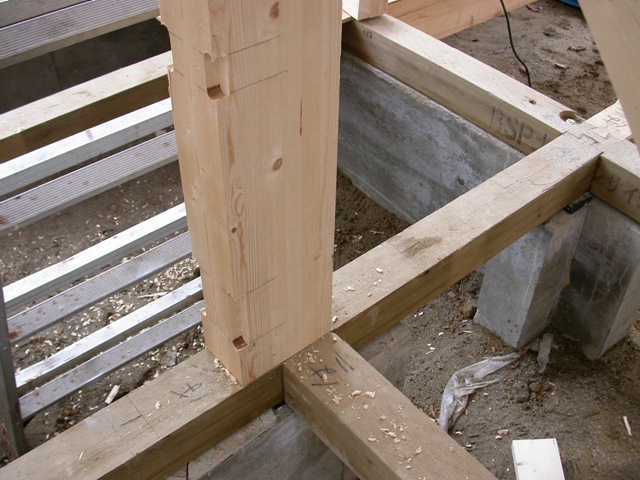

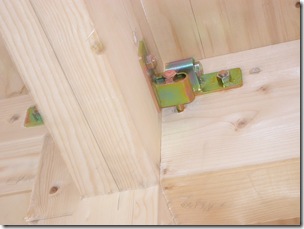

【左】 羽子板ボルト：胴差し（横架材）と床梁を接合する。

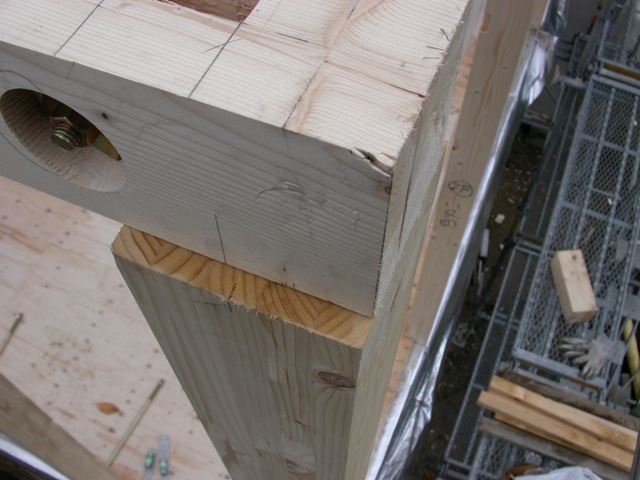

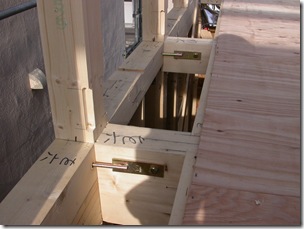

【右】 横引きボルト：梁（横架材）同士を引き合い接合する。

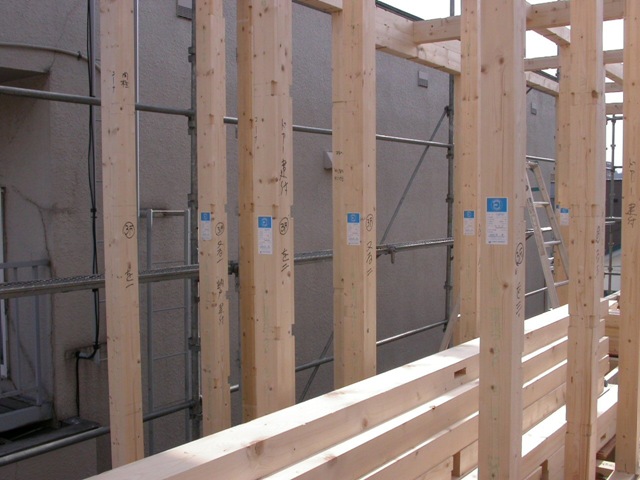

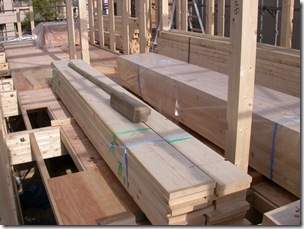

【左】 構造用集成柱： 断面寸法105ｘ105

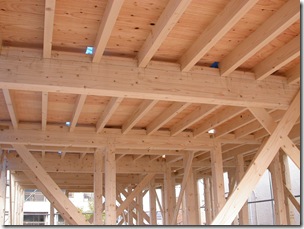

【右】 構造用集成梁： より強度が要求される場所には大断面の柱を使用。（写真は180ｘ105）

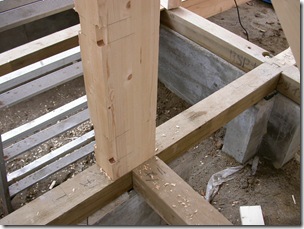

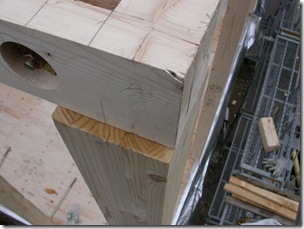

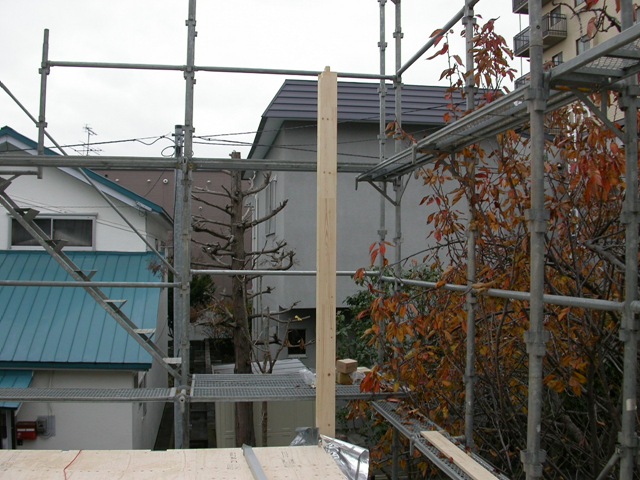

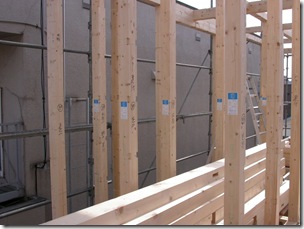

構造用集成通し柱（1階から2階）：断面寸法120ｘ120

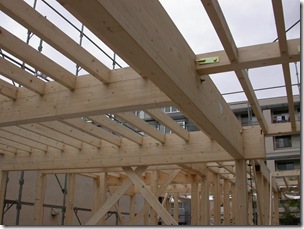

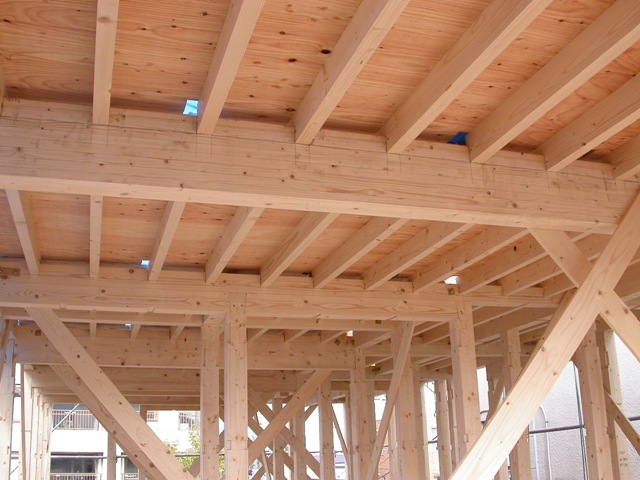

【左】 構造用集成梁

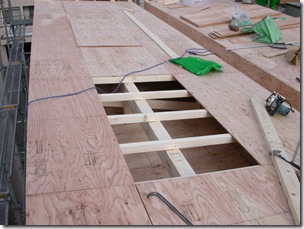

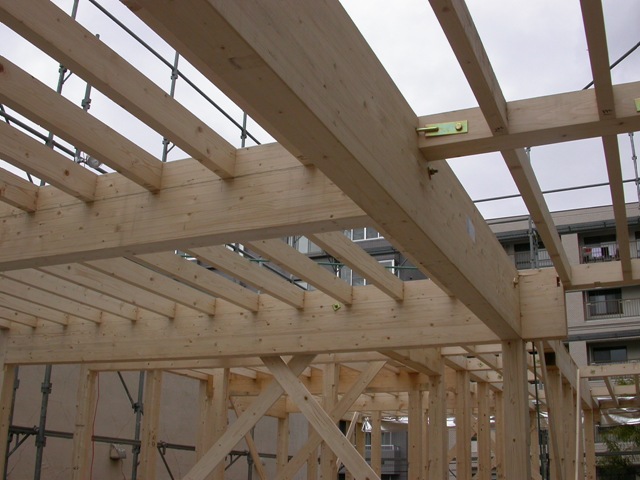

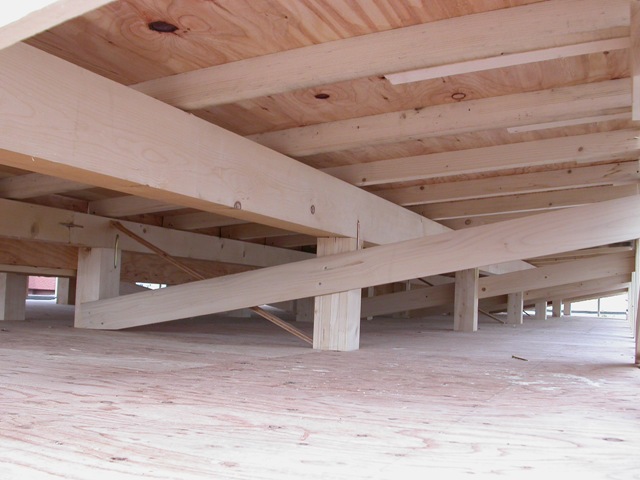

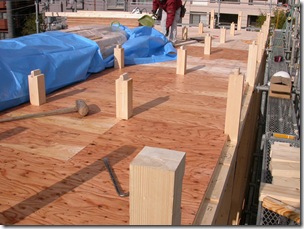

【右】 ２階床：水平構面仕様 構造用合板 厚24mm N75 ＠150 （倍率3.0倍）

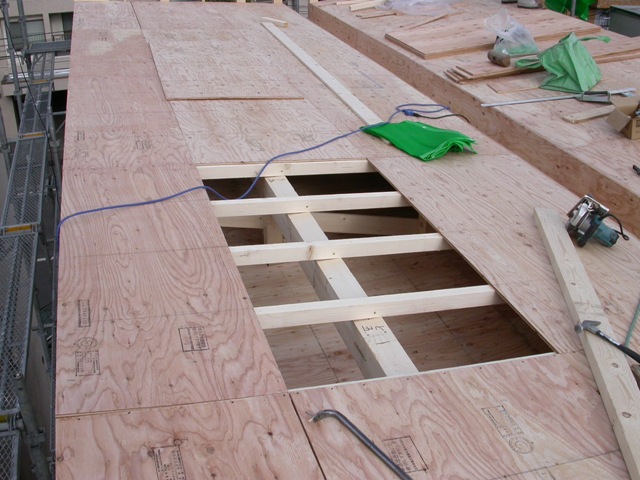

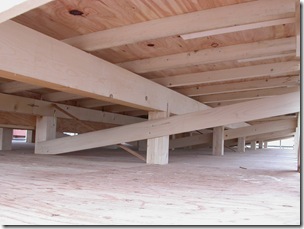

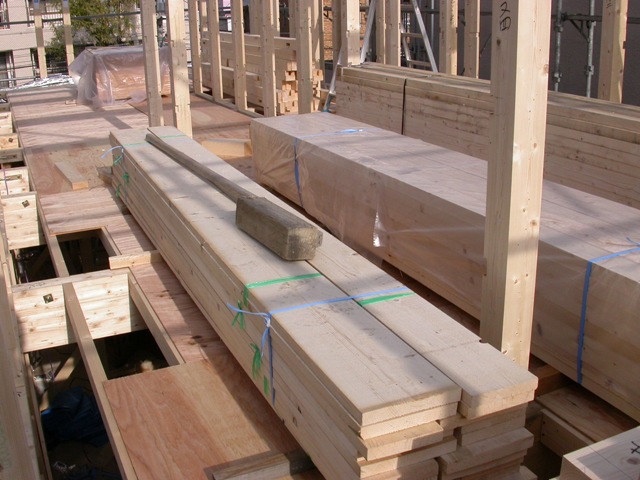

【左】 ３階床：水平構面仕様 根太（303mm間隔の材料）は全て“落シ込ミ”とする。
【右】 〃 ：水平構面仕様 構造用合板 厚12mm N50 @150 （倍率2.0倍）

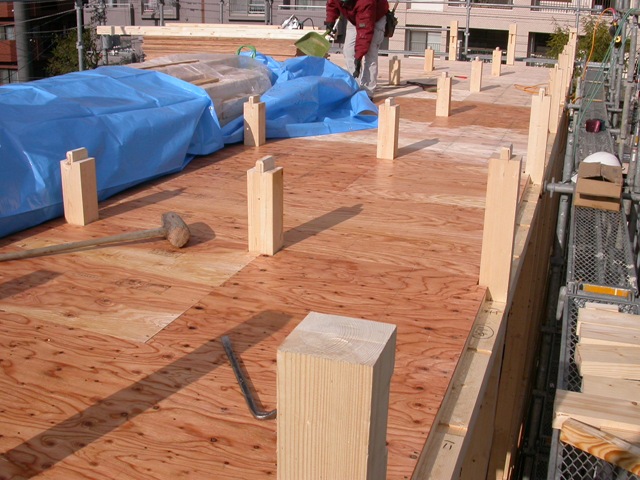

最上階（３階）にも各所にホールダウン金物を設置。

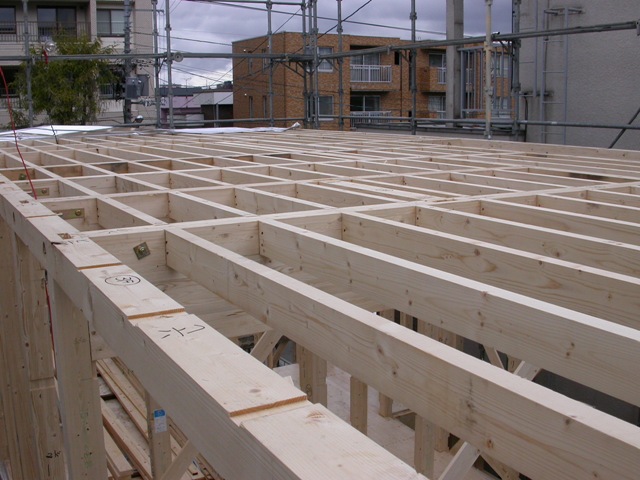

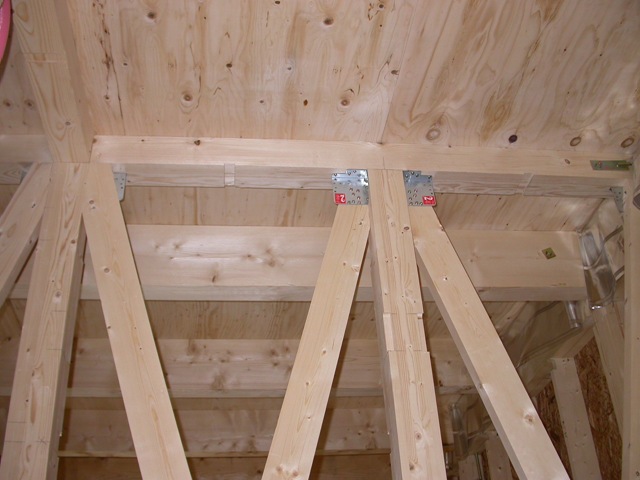

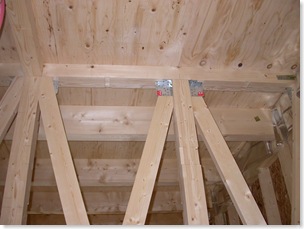

【左】 小屋組み： 水平構面仕様/根太45ｘ90 ＠303 半欠キ
【右】 〃 水平構面仕様/構造用合板 厚12mm N50 ＠150 （倍率1.6倍）

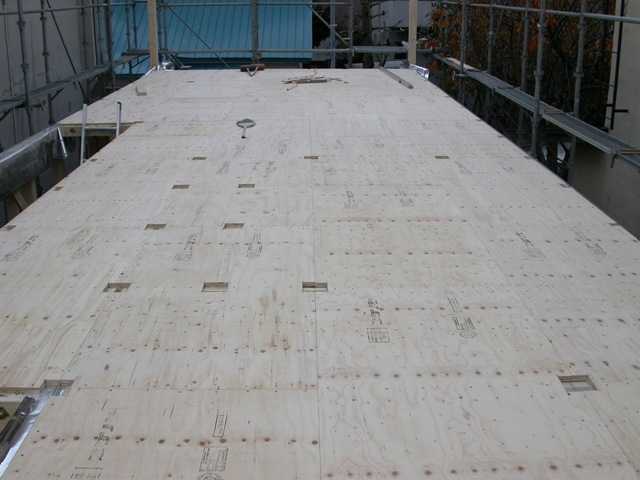

【左】 屋根組み： 小屋裏水平構面の上に、水平構面を要求された屋根組を組み上げる・・・！

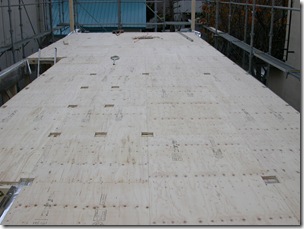

【右】 〃 屋根水平構面仕様/構造用合板 厚9mm N50 ＠150 （床倍率0.7倍） 屋根垂木 45×60@455

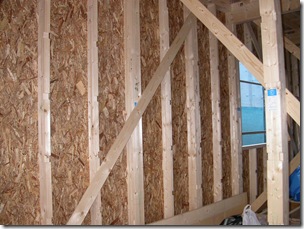

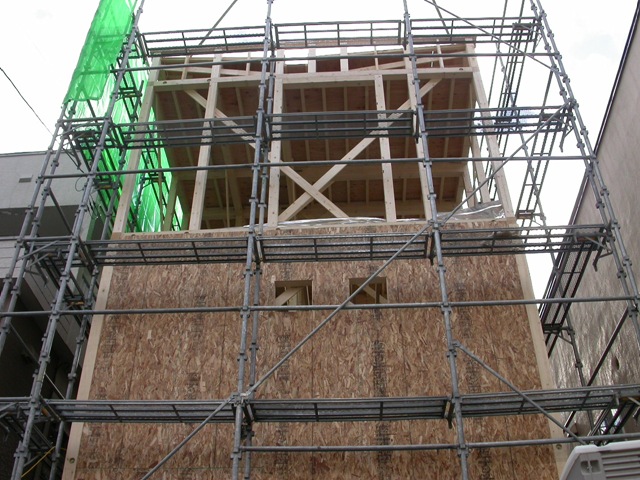

外壁面材： 構造用合板（OCB）貼り 厚9.mm N50 ＠150以内 壁倍率2.5倍

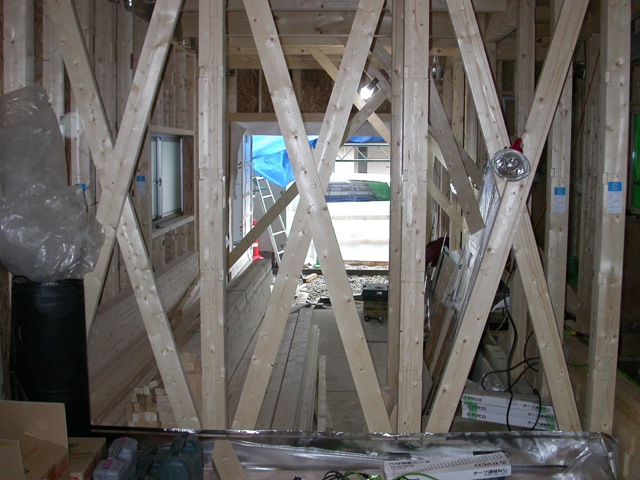

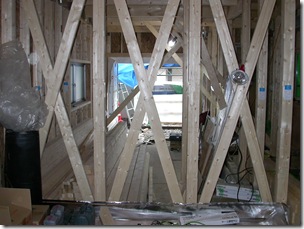

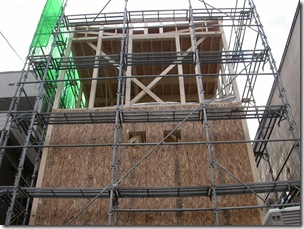

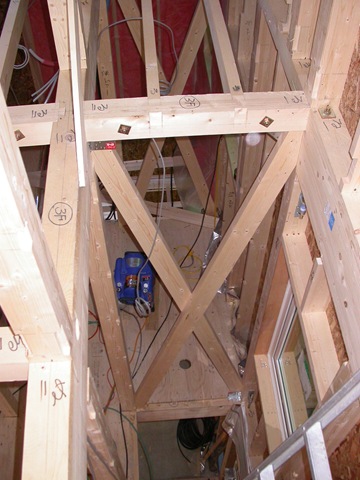

2009.12.02 たすき筋かい： 要所に設置された、壁倍率4.0倍 の筋かい。
【左】 頭部：構造用金物
【右】 脚部：構造用金物

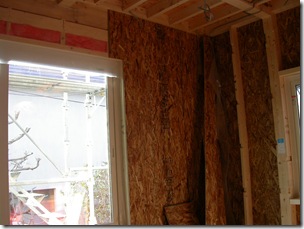

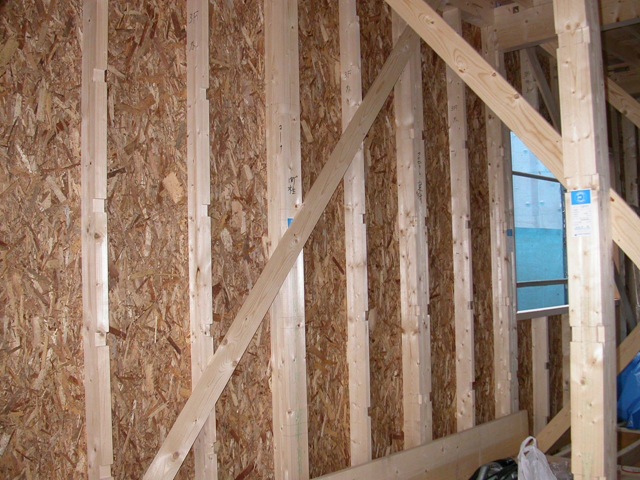

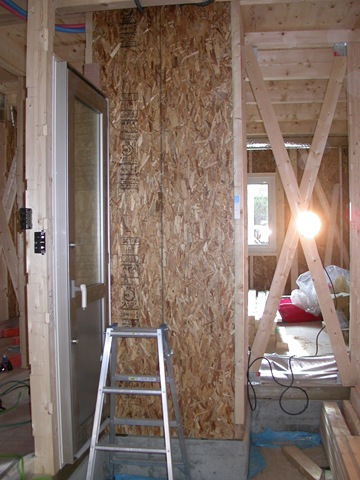

2009.12.02 場所によって内壁でぼ強度が要求される。ＯＳＢ9mm貼り 壁倍率2.5倍
【左】 構造用金物：構造計算によって、使用される金物の種類と場所が指定される。
【右】 ホールダウン金物：建物の”引き抜き作用”を防止する為、柱と基礎を緊結する。
場所によって強度が違う為、種類も変わる。（写真は15ｋＮ用）
【左】 ホールダウン金物：20ｋＮ用
【右】 〃 30ｋＮ用
ホールダウン金物：柱脚と同等に柱頭にも使用して上階の柱又は横架材と緊結する。
【左】 ホールダウン金物：1階の横架材（桁）と2階の柱を緊結。
【右】 ホールダウン金物と筋かいプレート：筋かいプレートは筋かい（斜材）を柱と横架材に同時に接合する。
（写真では２とは、壁倍率２倍を柱に接合するときに使用する）
【左】 筋かいプレート：柱脚部分
【右】 〃 ：柱頭部分
コーナープレート：柱と横架材の接合に使用。（ビスは専用角ビットビスを使用する。）
【左】 羽子板ボルト：胴差し（横架材）と床梁を接合する。
【右】 横引きボルト：梁（横架材）同士を引き合い接合する。
【左】 構造用集成柱： 断面寸法105ｘ105
【右】 構造用集成梁： より強度が要求される場所には大断面の柱を使用。（写真は180ｘ105）
構造用集成通し柱（1階から2階）：断面寸法120ｘ120
【左】 構造用集成梁
【右】 ２階床：水平構面仕様 構造用合板 厚24mm N75 ＠150 （倍率3.0倍）
【左】 ３階床：水平構面仕様 根太（303mm間隔の材料）は全て“落シ込ミ”とする。
【右】 〃 ：水平構面仕様 構造用合板 厚12mm N50 @150 （倍率2.0倍）
最上階（３階）にも各所にホールダウン金物を設置。
【左】 小屋組み： 水平構面仕様/根太45ｘ90 ＠303 半欠キ
【右】 〃 水平構面仕様/構造用合板 厚12mm N50 ＠150 （倍率1.6倍）
【左】 屋根組み： 小屋裏水平構面の上に、水平構面を要求された屋根組を組み上げる・・・！
【右】 〃 屋根水平構面仕様/構造用合板 厚9mm N50 ＠150 （床倍率0.7倍） 屋根垂木 45×60@455
外壁面材： 構造用合板（OCB）貼り 厚9.mm N50 ＠150以内 壁倍率2.5倍
2009.12.02 たすき筋かい： 要所に設置された、壁倍率4.0倍 の筋かい。
【左】 頭部：構造用金物
【右】 脚部：構造用金物
2009.12.02 場所によって内壁でぼ強度が要求される。ＯＳＢ9mm貼り 壁倍率2.5倍
