お客様にお伺いしたご要望と
工事開始から完成までの様子

新築

札幌市白石区 N様邸

構造~断熱・気密・通気・換気工事

構造

  • ホールダウン金物
  • 梁受金物

【左】 ホールダウン金物(柱脚) : 基礎からの引き抜きを防ぐ / 【右】 梁受金物 : 大引きと大引きの接合補強

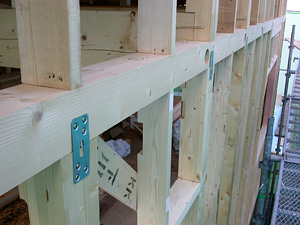

  • 平板金物
  • 火打金物

【左】 平板金物 : 柱と横架材の接合 / 【右】 火打金物 : 水平のねじれに対する補強金物

  • 構造用合板
  • 両引きの羽子板ボルト

【左】 構造用合板 : 縦のねじれに対する補強面材 / 【右】 羽子板ボルト(両引き) : 両方の横架材と柱を接合

  • 集成材柱を使用
  • 集成材柱

集成材柱を使用

  • 筋かい金物 柱脚部
  • 筋かい金物 柱頭部

【左】 筋かい金物 : 柱脚部 / 【右】 筋かい金物 : 柱頭部

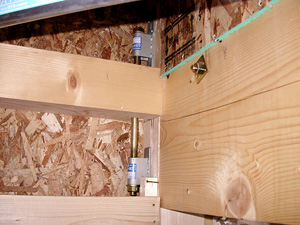

  • ホールダウン金物  柱頭部

ホールダウン金物 : 柱頭部

断熱・気密・通気・換気工事

  • 床部分の先貼りシート
  • 胴差し部分の先貼りシート

【左】 2008 / 8 / 8 先貼りシート(床部分) : 取合いが複雑な部分は先にシートを 貼り、気密化を図る
【右】 先貼りシート(胴差し部分) : 取合いが複雑な部分は先にシートを 貼り、気密化を図る

  • 小屋裏換気
  • 専用ガラリを破風板に取付け

小屋裏換気 : 専用ガラリを破風板に取付ける

  • 屋根断熱
  • 野地に発泡断熱板を貼る

屋根断熱 : 野地に発泡断熱板を貼り、野地裏結露を防止する

  • 防水・気密テープ
  • 外壁通気層

【左】 窓廻りは防水・気密テープで処理をする / 【右】 外壁通気層 : 横桟に通気用スリットを施す

  • 床面にグラスウール150mmを充填し床断熱に
  • 外壁面にグラスウール100mmを充填

【左】 断熱 : 床面にグラスウール150mmを充填 / 【右】 断熱 : 外壁面にグラスウール100mmを充填

  • 先貼りシートと壁面のポリフィルムを重ね貼りしました

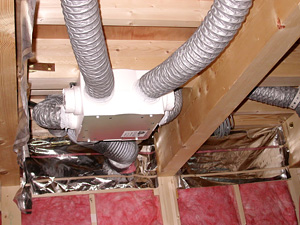

  • 第三種換気システム

【左】 気密 : 先貼りシートと壁面のポリフィルムを重ね貼りをする。 / 【右】 換気 : 第三種換気システムの排気機器

  • 気流止め用グラスウール
  • 間仕切り壁のグラスウール

気密 : 間仕切り壁に設けられた気流止め用グラスウール
